Stahlschrauben-Druckfedern

Mit Avibratoren Schwingungen und Körperschall eindämmen

Um den Störeinfluss von Maschinen auf ihre Umgebung und umgekehrt von der Umgebung auf Gebäude, Geräte oder beispielsweise Prüfstände zu minimieren, müssen Vibrationen und Körperschall unterbunden werden. Hier setzt G+H Noise Control auf ein umfangreiches Sortiment sogenannter AVIBRATOREN. Dabei handelt es sich um Stahlschrauben-Druckfedern, die zur schwingungsisolierten Lagerung von Maschinen und Anlagen beitragen und zuverlässig und wirkungsvoll Schwingungen und Körperschall reduzieren. Um alle Anwendungsfälle abzudecken, verfügt G+H Noise Control über verschiedene AVIBRATOR®-Typenreihen.

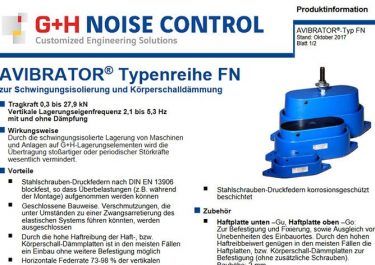

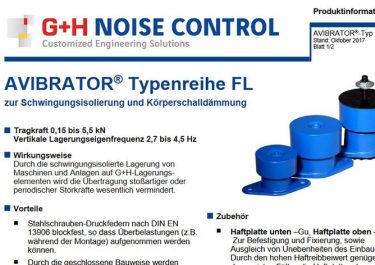

AVIBRATOR® FL und FN: Stahlschrauben-Druckfedern in geschlossener Bauweise

Mit den beiden Typenreihen FL und FN stehen Lagerungselemente basierend auf Stahlschrauben-Druckfedern zur Auswahl, die nach DIN EN 13906 blockfest sind, sodass Überbelastungen (z.B. während der Montage) aufgenommen werden können. Ihre geschlossene Bauweise verhindert Verschmutzungen, die unter Umständen zu einer Zwangsarretierung des elastischen Systems führen könnten. Das Gehäuse besteht aus einem hochwertigen Aluminium-Druckguss, die Stahlschrauben-Druckfedern sind zudem korrosionsgeschützt beschichtet. Zur Befestigung und Fixierung dienen die vorhandenen Haftplatten bzw. Körperschalldämmplatten, zusätzliche Schrauben sind in den meisten Fällen nicht nötig. Die AVIBRATOREN der Typenreihe FN können wir darüber hinaus je nach Bedarf mit einer integrierten Viskositätsdämpfung ausstatten, was die Schwingamplituden und Kraftübertragung beim An- und Abfahren der Maschine (Resonanzdurchgang) verringert bzw. den Ausschwingvorgang bei Impulsanregung verkürzt.

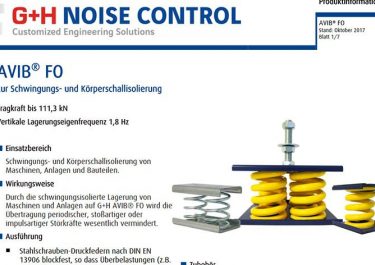

AVIB® FO: Kombination aus Dämmplatte und Stahlschrauben-Druckfeder

Neben den Typenreihen FL und FN verfügt G+H Noise Control zudem über AVIBRATOREN der Typenreihe FO. Diese vereinen Körperschall-Dämmplatten mit Stahlschrauben-Druckfedern in offener Bauweise. So ist der Betriebszustand der Federn jederzeit sichtbar.
